Système de montage

APERÇU DU PRODUIT

SYSTÈME DE MONTAGE NEX FLOW POUR LAME & AMPLIFICATEUR D’AIR AIR BLADE – Flexible et durable.

Les systèmes de montage pour les lames d’air et les amplificateurs offrent un moyen pratique et flexible d’utiliser les produits pour les applications de soufflage et de refroidissement. Tous les systèmes de montage sont fabriqués en acier peint par poudrage. Un seul bouton contrôle la flexibilité infinie du système et le maintien en place une fois que le couteau à air ou l’amplificateur est correctement positionné. Une base magnétique optionnelle peut le fixer à une plate-forme magnétique.

Fixez les couteaux à air en place rapidement et facilement grâce à un montage précis.

Le système de lame d’air Air Blade est livré avec des supports revêtus de poudre et des vis de montage en acier inoxydable ainsi que l’unité de montage elle-même. Une base magnétique optionnelle peut être fournie, sinon elle peut être fixée par filetage sur une surface.

Les amplificateurs d’air peuvent également être placés de manière sûre et précise à l’aide des systèmes de montage.

Les modèles standard AM10, AM20 et AM40 ainsi que les modèles réglables 40001 et 40002 peuvent également être montés à l’aide du bras de montage. Comme pour le système de lame d’air Air Blade, une base magnétique en option peut être fournie, ou l’unité peut être fixée par filetage sur une surface.

Caractéristiques / Avantages

  • Flexible et durable
  • Facile à utiliser et à installer
  • Acier peint par poudrage
  • Base magnétique en option
  • Flexibilité à l’infini
  • Conçu pour les environnements d’usine.

Dimensions

Model NF60003

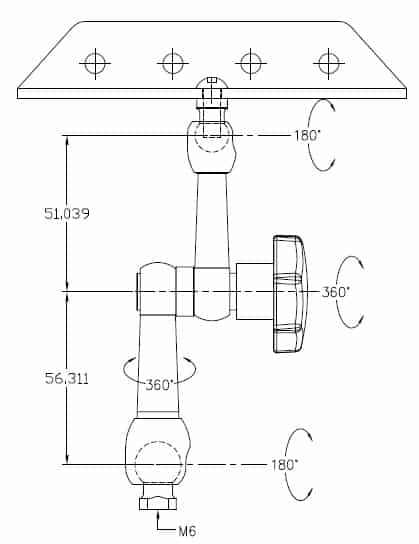

Model NF60003 X-Stream™ Air Blade bracket Model 10997X

Model MG60003 Holder Only

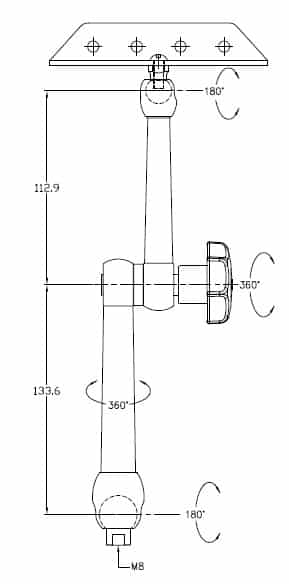

Model MG60003 + X-Stream™ Air Blade bracket Model 10997

Model DG60003 Holder Only

Model DG60003 + X-Stream™ Air Blade bracket Model 10997X

Model MG70003 Holder Only

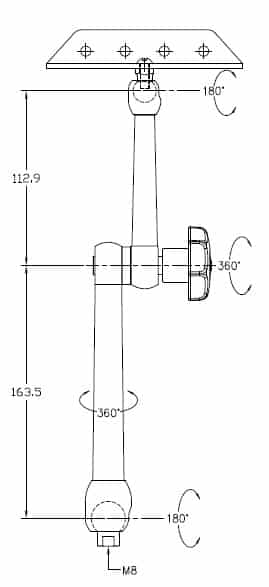

Model MG70003 X-Stream™ Air Blade bracket Model 10997X

Mounting Systems for X-Stream Air Blades
PART NO. DESCRIPTION Size Price US Dollars
10991X1 System for 6″ to 18″ aluminum and 6″ to 15″ stainless steel – NF60003 + Bracket + screws $219.00
10991X2 Dual system for aluminum 24″ to 54″ – 2 sets NF60003 + 2 Brackets + screws $438.00
10992X1 System for 18″ stainless steel – DG60003 + Bracket + screws $254.00
10992X2 Dual System for 24″ to 36″ stainless steel – 2 sets DG60003 + 2 Brackets + screws $508.00
10993X2 Dual System for 42″to 48″ stainless steel – 2 sets MG60003+ 2 brackets + screws $650.00
10994X2 Dual System for 54″ stainless steel – 2 sets MG70003+ 2 brackets + screws $668.00
Mounting Systems for Standard Air Blades
PART NO. DESCRIPTION Size Price US Dollars
10991A1 System for 6″ to 18″ aluminum and 6″ to 15″ stainless steel – NF60003 + Bracket + screws $219.00
10991A2 Dual system for aluminum 24″ to 54″ – 2 sets NF60003 + 2 Brackets + screws $438.00
10992A1 System for 18″ stainless steel – DG60003 + Bracket + screws $254.00
10992A2 Dual Systems for 24″ to 36″ stainless steel – 2 sets DG60003 + 2 Brackets + screws $508.00
40001MTS-MS System for 40001 and 40001G and 40001S – NF60003 + 40001MTS + screw $201.00
40002MTS-MS System for 40002 and 40002G and 40002S – NF60003 + 40001MTS + screw $213.00
Mounting Systems for Air Amplifiers
PART NO. DESCRIPTION Size Price US Dollars
AMMS System for AM10, AM20, AM40 – NF60003 + screw $181.00
Optional Items
PART NO. DESCRIPTION Size Price US Dollars
DG0036-AD6060 Optional mounting magnet for Air Blade Mounting System 10991X1, 10991X2 (Need two for 10991X2) and 10992X1 and 10992X2 (need two for 10992X2) $100.00
DG0036-AD8080 Optional mounting magnet for Air Blade Mounting Systems 10993X2 and 10994X2 (Need two for 10993X2 and 10994X2) $100.00
NF60003 Mounting arm only for 10991X1 and 10991X2 $180.00
DG60003 Mounting arm only for 10992X1 and 10992X2 $215.00
MG60003 Mounting arm only for 10993X2 $286.00
MG70003 Mounting arm only for 10994X2 $295.00
10999X Bracket Only plus Screws (5) $39.00
10998X Screws Only (5 screws per kit) – EACH $12.00
10997X Bracket Only for X-stream air blade $28.00
10999 Bracket for Standard Air Blade (on special order) plus screws (5) $39.00
10997 Bracket Only for Standard air blade $28.00
MS Spare Screw for Amplifier Mounting System $1.00
40001MTS Mounting Bracket for Model 40001, 40001G and 40001S 1-1/4″ $20.00
40002MTS Mounting Bracket for Model 40002, 40002G and 40002S 2″ $32.00

Prices are in US dollars – ex works Cincinnati, OH, USA for orders in USA

Richmond Hill, ON, Canada for international orders.
