Systèmes De Refroidissement D’outils À Tubes Vortex

APERÇU DU PRODUIT

Toutes les pièces en métal, boîtier en acier inoxydable, silencieux – moins de 70 dBA, les tests montrent que Frigid-X est plus silencieuse que la concurrence !

Le Système de refroidissement d’outils Frigid-X™ est le produit idéal pour améliorer les applications d’usinage à sec. On s’éloigne des systèmes traditionnels de refroidissement par crues lorsque c’est possible, en raison de l’augmentation des coûts de manutention et même des coûts d’élimination du liquide de refroidissement par crues. Les machines sont conçues pour faire face à de nombreux problèmes liés au passage de l’usinage humide à l’usinage à sec qui affectent le nettoyage, l’enlèvement de la ferraille et la qualité.

Un refroidisseur d’outils à tube vortex est surtout utilisé dans les applications d’usinage à sec. Dans de nombreux cas où le refroidissement par brume est utilisé et où la lubrification n’est pas nécessaire, il peut remplacer de nombreux systèmes de brumisation polluants et souvent toxiques pour améliorer les opérations d’usinage à sec. Pas de résidus, pas de dégâts, et un faible coût. Si le produit nécessite encore un peu de lubrification, une variante appelée Nex Flow™ Sub-Zero Vortex™ Mist System (système Sub-Zero de refroidissement par brumisation) peut convenir. De même, s’il y a une limite à la disponibilité de l’air comprimé, le système de brumisation peut également être utilisé, même avec de l’eau comme fluide.

Le Refroidisseur d’outils Frigid-X™ peut améliorer à la fois le taux de rendement de la pièce usinée à sec et la qualité de la pièce en limitant significativement la température générée lors de la coupe, du perçage ou de la rectification. Il est très populaire pour l’usinage des plastiques, du titane, du verre et de la céramique. L’un des principaux avantages est la prolongation de la durée de vie de l’outil, ce qui réduit les temps d’arrêt et les coûts d’outillage.

En plus des opérations d’usinage à sec, en raison de leur portabilité et d’un aimant puissant qui fait partie de l’unité, ils peuvent être facilement fixés et appliqués pour fournir un refroidissement ponctuel partout où cela est nécessaire, comme les capteurs de test, les adhésifs de pose et d’autres applications potentielles.

Le refroidisseur d’outils produit de l’air froid à environ 50º F (28º C) en dessous de la température de l’air d’alimentation. L’unité est atténuée pour un fonctionnement silencieux. L’absence de pièces mobiles garantit une longue durée de vie et un fonctionnement sans entretien, tout en prolongeant la durée de vie de l’outil et en améliorant les cadences de production. Assurez-vous que l’air d’alimentation est filtré pour empêcher l’humidité et la saleté d’entrer. Il existe différents modèles en fonction de la vitesse de refroidissement requise. Dans la plupart des applications, la plus petite unité est adéquate, mais pour les matériaux plus durs comme le titane, un système de plus grande capacité est recommandé. Pour le perçage de trous profonds dans des matériaux tels que l’aluminium, une certaine lubrification est nécessaire et c’est là que le refroidisseur de brouillard serait plus approprié.

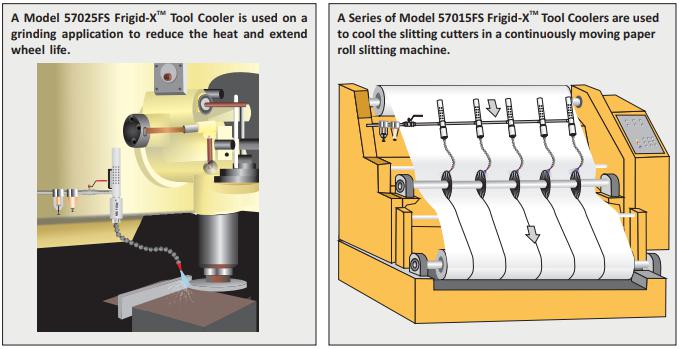

Applications

  • Outils d’affûtage
  • Routage
  • Usinage des matières plastiques
  • Meulage de perceuse et de fraise à tronçonner
  • Fraisage, perçage, routage et meulage de surface
  • Plongée et meulage de forme
  • Réglage des adhésifs thermofusibles
  • Découpe laser
  • Meulage de pneus et de caoutchouc
  • Refroidissement de la lame de scie à ruban
  • Refroidissement du rouleau de refroidissement de l’entrefer
Model 57015FS Model 57015FD
Tool Cooling System - Frigid-X™ Tool Cooling System - Frigid-X™
Includes: Tool Cooler, Single Point Hose Kit, 3/8″
(10mm) Cone Nozzle, 1 1/4″ (32mm) Fan Nozzle,
Filter With Manual Drain
Includes: Tool Cooler, Dual Point Hose Kit, Two (2) 1/4″ (6mm) Cone Nozzle, 1″ (25.4mm) Fan Nozzle, Filter With Manual Drain
Model 57025FS, 57030FS, 57040FS Model 57025FD, 57030FD, 57040FD
Tool Cooling System - Frigid-X™ Tool Cooling System - Frigid-X™
Includes: Tool Cooler, Single Point Hose Kit, 3/8″ (10mm) Cone Nozzle, 1 1/4″ (32mm) Fan Nozzle, Filter With Automatic Drain Includes: Tool Cooler, Dual Point Hose Kit, Two (2) 1/4″ (6mm) Cone Nozzle, 1″ (25.4mm) Fan Nozzle, Filter With Automatic Drain

Caractéristiques / Avantages

  • Pas de pièces mobiles
  • Silencieux
  • Conduit par l’air et NON par l’électricité
  • Petit et léger, Portable
  • Fraisage, perçage, routage et meulage de surface
  • Economique
  • Design et performances supérieures
  • Fonctionnement sans entretien
  • Fabriqué en acier inoxydable durable et en métal – PAS de pièces en plastique bon marché.
  • Améliore les taux de production et la pièce finie reste sèche.
  • Prévient les brûlures
  • Améliore le contrôle de la tolérance
  • Élimine les coûts du liquide de refroidissement
  • Le système utilise une base magnétique solide

Videos

Système de refroidissement d’outils Frigid-X™ – Mode de fonctionnement

L’air comprimé entre au point (A) dans le tube vortex du refroidisseur d’outil. Le tube vortex divise l’air comprimé en un flux d’air froid (B) et un flux d’air chaud (C). L’air chaud du tube vortex est ventilé à l’atmosphère au point (D) après avoir été atténué pour réduire le bruit à l’aide d’un silencieux interne et d’un manchon en plastique fritté. L’air froid entre dans le silencieux d’extrémité froide (E) et est ensuite distribué à travers le kit de distribution de tuyau (F) et sur l’outil à refroidir. Un aimant puissant (G) maintient le refroidisseur d’outil sur la machine.

L’une des préoccupations qui se pose est celle de savoir si les gaz d’échappement d’air froid peuvent souffler la poussière provenant des machines. La vitesse est basse, de sorte que l’inquiétude restera inaperçue. D’autre part, certains opérateurs aimeraient avoir un débit et une vitesse plus élevés pour repousser les déchets usinés. Dans ce cas, nous recommandons l’utilisation de buses d’air ou d’amplificateurs d’air pour déplacer le matériel.

Toujours utiliser de l’air comprimé filtré pour garder la conduite d’air comprimé propre et sec lors de l’utilisation du refroidisseur d’outils. Les refroidisseurs d’outils peuvent être utilisés dans de nombreuses autres applications en dehors de l’usinage à sec, en particulier lorsque leur portabilité et leur fixation facile à une surface avec l’aimant sur l’unité peut être un avantage. Par exemple, ils peuvent être utilisés pour sécher les fraises en application de découpe en extrusion plastique, surtout si le film est épais et peut générer de la chaleur.

Dimensions

Performance

Model No. Inlet Pressure PSIG (Bar) Air Consumption SCFM (SLPM) Sound Level dBA
57015FS, 57015FD 100 (6.9) 15 (425) 70
57025FS, 57025FD 100 (6.9) 25 (708) 78
57030FS, 57030FD 100 (6.9) 30 (850) 82
57040FS, 57040FD 100 (6.9) 40 (1133) 83
Tool Cooling System
PART NO. DESCRIPTION Size Price US Dollars
57015FS Frigid-X Tool Cooler System, single point hose kit
consisting of Frigid-X Cooler Only (59015H gen.) plus
Model 90003 Filter
Model 59001 Single Point Hose Kit
$302.00
57015FD Frigix-X Machine Tool Cooler System, dual point hose kit
consisting of Optimum Freeze Cooler Only (59015H gen.) plus
Model 90003 Filter
Model 59002 Dual Point Hose Kit
$312.00
57025FS Frigid-X Tool Cooler System, single point hose kit
consisting of Frigid-X Cooler Only (59025H gen.) plus
Model 90004 Filter
Model 59001 Single Point Hose Kit
$369.00
57025FD Frigix-X Machine Tool Cooler System, dual point hose kit
consisting of Optimum Freeze Cooler Only (59025H gen.) plus
Model 90004 Filter
Model 59002 Dual Point Hose Kit
$379.00
57030FS Frigid-X Tool Cooler System, single point hose kit
consisting of Frigid-X Cooler Only (59030H gen.) plus
Model 90004 Filter
Model 59001 Single Point Hose Kit
$369.00
57030FD Frigix-X Machine Tool Cooler System, dual point hose kit
consisting of Optimum Freeze Cooler Only (59030H gen.) plus
Model 90004 Filter
Model 59002 Dual Point Hose Kit
$379.00
57040FS Frigid-X Tool Cooler System, single point hose kit
consisting of Frigid-X Cooler Only (59040H gen.) plus
Model 90004 Filter
Model 59001 Single Point Hose Kit
$369.00
57040FD Frigix-X Machine Tool Cooler System, dual point hose kit
consisting of Optimum Freeze Cooler Only (59040H gen.) plus
Model 90004 Filter
Model 59002 Dual Point Hose Kit
$379.00
Frigid-X Tool Cooler – Tool Coolers Only
PART NO. DESCRIPTION Size Price US Dollars
56015F Frigid-X Machine Tool Cooler Only (with 59015H generator) $250.00
56025F Frigid-X Machine Tool Cooler Only (with 59025H generator) $250.00
56030F Frigid-X Machine Tool Cooler Only (with 59030H generator) $250.00
56040F Frigid-X Machine Tool Cooler Only (with 59040H generator) $250.00

Prices are in US dollars – ex works Cincinnati, OH, USA for orders in USA

Richmond Hill, ON, Canada for international orders.
